近期，上海淼亮自動化設備有限公司官網(簡稱：淼亮）不斷接到咨詢

編織帶不能用在配電箱了嗎？線槽、橋架、母線、配電箱柜的跨接到底要幾平方毫米？

到底用鍍錫還是用紫銅？還是不銹鋼（AISI)304的？

編織帶怎么看是幾平方的？相信大家跟淼亮一樣、一臉懵逼、一臉懵逼啊。。不過淼亮本著格物致知的探索精神，決定花一個星期的時間，查規范、查資料給大家一個交代！！！編織銅帶、編織銅線是銅軟連接的一種；采用銅編織線斜紋編織成管狀,壓平后兩端采用銅管壓接做成，導電率高、載流量大、耐彎曲、抗氧化、使用壽命長易散熱免維護。銅絞線是直紋，編成繩子狀銅編織帶、編織線外表鍍錫就成了鍍錫銅編織帶、線銅編織線外面包上透明軟管就成了加塑銅絞線。

一、鍍錫與不鍍錫的區別？

銅暴露在空氣中被氧化成銅綠薄膜，導電性能變差，對人體有害，在編織帶表面鍍一層薄錫會在空氣中形成二氧化錫薄膜，防止進一步氧化，且無毒無味。當然也有鍍銀產品，效果好，但是貴啊。20度時直流電阻率：錫為2.34×10-2?.mm2/m，銅為2.2×10-2?.mm2/m，鍍錫后電阻大了，在同等電壓情況下載流量是變小的。鍍錫是為了防氧化啊，在地下室、屋面等潮濕場所、重要設備要用鍍錫哦。

二、編織帶/線如何被奸商坑？
市面常見紫銅、銅包銅、銅包鋁三種產品；
銅包銅：芯是黃銅，黃銅表面包覆一薄層紫銅；銅包銅比重8.3g/cm3，T2純銅線8.9g/cm3，在線徑、型號一致的情況下，銅包銅長度比T2純銅線長約1.07倍。即相當于購買1000公斤T2純銅線，僅需銅包銅920公斤，米數卻是一樣的，即銅包銅可節省材料費4元/公斤，銅價越高，銅包銅和T2純銅差價越大。
T2純銅的導電率為96%以上，20℃直流電阻率約0.018Ω·mm2/m。銅包銅的導電率只有純銅的25%-30%之間，即銅包銅的導電率只有24%左右，20℃直流電阻率約0.055~0.065Ω·mm2/m。簡單的說，用純銅10平方銅編織線能解決的事兒，改用銅包銅至少得40平方才能達到同樣效果。如果也用10平方銅包銅編織線，燒穿斷路的可能性增加。
從延伸率分辨，拿0.15mm的純銅線來說，它的延伸率一般大于35%，而銅包銅的伸長率一般在18%-25%之間。純銅編織線在1080度高溫才能被溶解，高溫退火也要500度才能被軟化，剖面仍是紫銅色。而銅包銅的銅含量?jī)H為60%左右，耐溫只是純銅的86%左右。
鍍錫和不鍍錫價格差不多，是銅包銅的1.1～1.2倍，是銅包鋁的3～4倍。銅包銅的適用于對電阻率要求不高的部分電源線及控制電纜、電纜的編織屏蔽層、中、高頻信號傳輸?shù)碾娎|，如同軸電纜、音視頻線、 短距離傳輸?shù)耐ㄓ嶋娎|。銅包鋁線芯是白色的，實在太差了。

 簡單判別：銅包銅編織線用打火機燒一下中間會炸開斷面呈黃銅色。

三、編織銅帶質量判別
好的銅編織線表面平整，有光澤，無發黑發紅等現象；好的銅編織線無編織破洞、跳絲、斷線、斷股等現象；端頭應平整無坑洼，表面拋光或者電鍍光亮，切面如鏡，孔壁光滑無毛刺。
好的壓接會將銅編織線擠壓成類似銅板狀，端頭切平后看不出一根根的銅絲組成。差一點的能很明顯的看出銅線，甚至端頭會脫落的比輕的好。
直徑10mm銅絲能編織小到4平方毫米，大的只能到35平方毫米
直徑15mm銅絲能編織小到4平方毫米，大的只能到120平方毫米
直徑20mm銅絲能編織小到16平方毫米，大的只能到800平方毫米
目前市面小的有2.5平方的，沒有買賣就沒有傷害啊，千萬別買

四、銅編織線和銅編織帶有不同嗎？

電流通過導體時導體中心電流為零，電流通過表面?zhèn)鬏敚幙棊П砻婷娣e大，阻抗相對小，承載能力好，動力連接時用編織帶。編織線表面面積小，阻抗相對大，承載能力弱，適用于非動力連接。
兩者價格差不多，沒必要糾結

五、如何計算截面面積？

公式就是總共多少根銅絲*圓周率×半徑×半徑

25平方的共有1440根1.5mm直徑銅絲即1440*0.075*0.075*3.14=25.434

像上面那樣點1440根銅絲累死你。

六、配電箱門到底要不要跨接？

2002規范要求裝有電器的配電箱門應用裸編織銅線連接

2015規范要求裝有電器的配電箱門應用不小于4平方的絕緣銅芯軟線連接《低壓成套開關設備和控制設備》規定：同一裝置內的接地連接點與主接地連接點之間的直流電阻值應小于100M歐。裝置內不超過50mm*50MM的裸導電部件或被固定在其位置上不會與帶電部件接觸的零件，可以不與保護電路連接”，《低壓成套開關設備CCC認證企業技術負責人知識讀本》安全防護措施部分3.6.3.1 3框架沒有安裝電氣元件，可以不要直接接地，如要做只要和地網系統有效接觸就行，門的接地線，金屬架板的接地線，一般不小于4mm2.PS:部分專家說的不要接地來源于此

糾結干什么？一兩塊錢就能做的就做唄，多了比少了好啊！

六、編織帶截面到底要幾平方？

線槽的跨接地線截面在“較為嚴謹?shù)草^不負責任”的新《建筑電氣工程施工質量驗收規范》沒有規定，還是用02規范好吧，4mm2 母線跨接、配電箱柜跨接新舊驗收規范均未規定GB7251-2013《低壓成套開關設備和控制設備》中規定按下表3選擇啊，注意和下表5的區別啊（表5是供電系統的保護導體選擇，表3才是外殼接地）《通風與空調工程施工質量驗收規范》GB50243—2002規定：燃油管道系統必須設置可靠的防靜電接地裝置，其管道法蘭應采用鍍鋅螺栓連接或在法蘭處用銅導線進行跨接，且接合良好。 （易燃易爆管道中流動的靜電未必比電纜橋架中的大但由于易燃易爆危險性更大所以一般不小于4mm2）《工業金屬管道工程施工及驗收規范》GB50235—97規定有靜電接地要求的管道各段管子間應導電。當每對法蘭或螺紋接頭間電阻值超過0.03Ω時應設導線跨接。卸車軟管兩端則用截面大于6mm2的銅線連接。

法蘭上的螺栓4顆及以下的都要跨接，大于等于5顆的不需要跨接銅編織帶型號：TZ（紫銅編織帶）， TZX（鍍錫銅編織帶）

銅編織帶組成結構：（1）股數*根數*套數/單絲線徑  （2）股數*根數*密數/單絲線徑

銅編織帶含義：

TZ-15/10  TZ-紫銅編織帶 15：?jiǎn)谓z線徑0.15mm  10：截面積10平方毫米

TZX-12/12  TZX-鍍錫銅編織帶 12：?jiǎn)谓z線徑0.12mm 12：截面積12平方

銅編織帶常規線徑為0.10mm、0.12mm、0.15mm、0.2mm

鍍錫銅編織帶常規線徑為0.10mm、0.12mm、0.15mm

銅編織線分為：銅編織線（TZ）和鍍錫銅編織線（TZX）

圓銅線（0.10、0.12、0.15、0.20）或鍍錫軟圓銅線（0.10、0.12、0.15）

多股（12、24、36、48、64、72、96錠）經單層或多層編織

結構組成：1:股數*根數*套數/單絲線徑   2:股數*根數*密數/單絲線徑

規格及含義：

TZ-15/10    TZ-裸銅編織線   15-單絲線徑0.15mm即15絲     10-截面積10mm2； TZX-20/25   TZX-鍍錫銅編織線  20-單絲線徑0.20mm即20絲   25-截面積25mm2

加塑編織銅線可以避免新規防專家否定

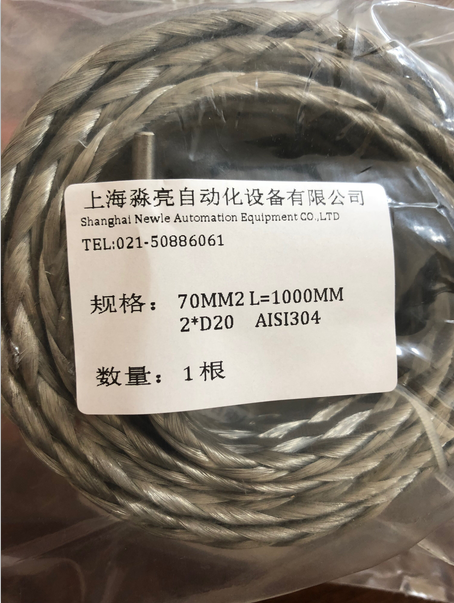

九、不銹鋼編織帶介紹


采用不銹鋼絲編織成管狀套管具有良好的彈性,伸縮性及平滑性，產品耐腐蝕抗酸堿耐高溫耐磨

是不銹鋼金屬軟管、波紋管、波紋補償器、電纜穿線管等管體的配套產品，使用在流動性排線的保護線束,線束屏蔽作用等。也可作為高溫環境下的導電帶,接地線。

十、常見偷工減料

線槽接地，用2.5平方的普通銅編織帶（1.37元/米）替代4平方的鍍錫編織銅帶（2.2元/米），價格相差1.6倍

母線槽接地：用（3.3元/米）的6平方編織帶取代（9.2元/米）的16平方鍍錫銅編織帶，價格相差2.8倍。

上海淼亮自動化設備有限公司長期生產銷售不銹鋼編織線（帶），價格好，交期快，品質有保障。歡迎來電咨詢：021-50886061； 竭誠為您服務；
