1、熱繼電器的用途

       熱繼電器是用于防止線路或電氣設備長時間過載的低壓保護電器。它特別適用于電動機的過載保護，因為電動機在實際運行中，常會遇到過載情況，但只要過載不嚴重、時間短，繞組不超過允許的溫升，這種過載是允許的。但如果過載情況嚴重、時間長，則會加速電動機絕緣的老化，縮短電動機的使用年限，甚至燒毀電動機，因此，常用熱繼電器對電動機進行過載保護。有的熱繼電器還可以作為電動機的斷相保護及短路保護。

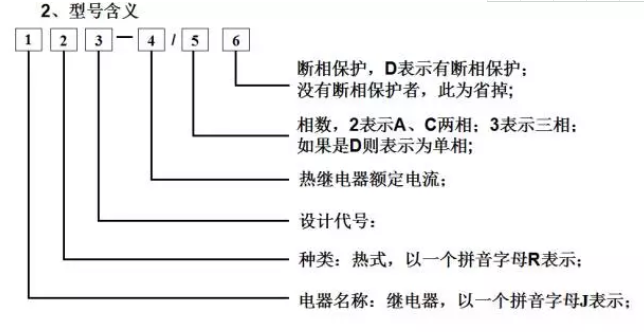

3.熱繼電器的原理及結構

a.原理

       熱繼電器中的關鍵零件是熱元件，熱元件是由兩種熱膨脹系數不同的金屬片鉚接在一起而制成的，又叫作雙金屬片（鐵鎳合金）。它受熱后，兩片金屬皆要膨脹，但一片膨脹得快，另一片膨脹的慢，當雙金屬片受熱時，會出現彎曲變形，形成一個弧線，外弧是膨脹的快的金屬片，內弧則是膨脹得慢的金屬片。

       電流是有熱效應的，因此，讓電流直接流過雙金屬片，使之發熱，這叫直熱式；還可以讓電流通過的導體靠近雙金屬片，當電流使導體發熱后，烘烤著雙金屬片，使它受熱，這種方式叫間熱式，使用時，把熱元件串接于電動機的主電路中，而常閉觸點串接于電動機的控制電路中，當電動機正常運行時，熱元件產生的熱量雖能使雙金屬片彎曲，但還不足以使熱繼電器的觸點動作，當電動機過載時，雙金屬片彎曲位移增大，推動導板使常閉觸點斷開，從而切斷電動機控制電路以起保護作用。熱繼電器動作后一般不能自動復位，要等雙金屬片冷卻后按下復位按鈕復位。

b.結構

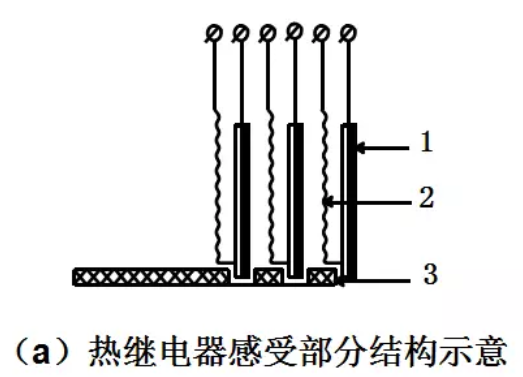

       如圖a中發熱元件2通電發熱后，主雙金屬片1受熱向左彎曲，推動導板3向左推動執行機構發生一定的運動。電流越大，執行機構的運動幅度也越大。當電流大到一定程度時，執行機構發生躍變，即觸點發生動作從而切斷主電路。
